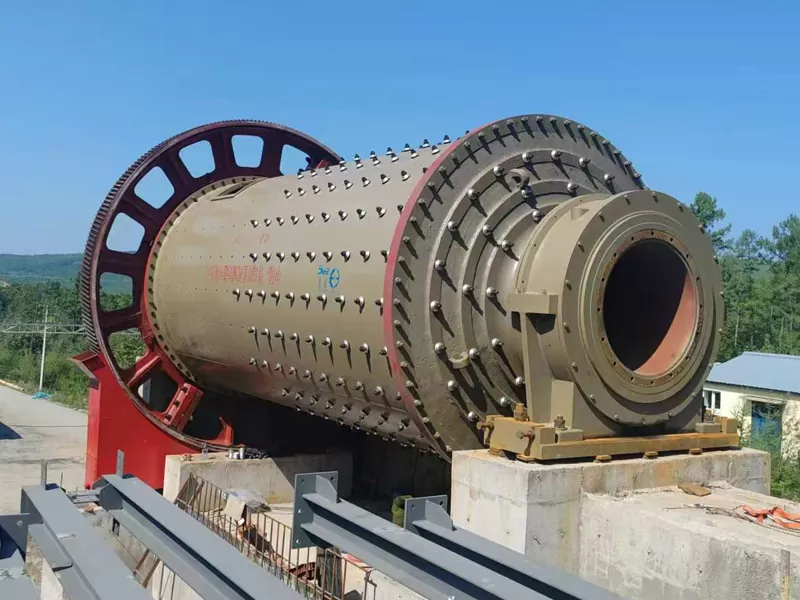

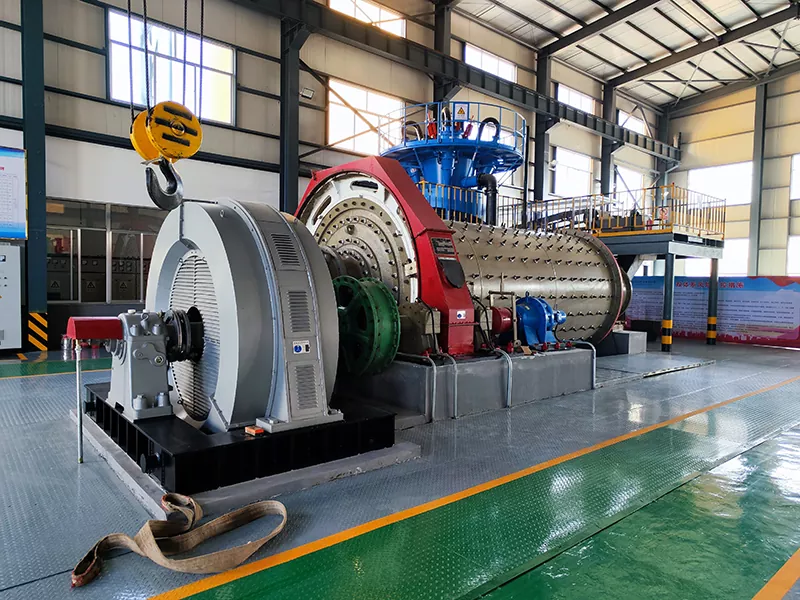

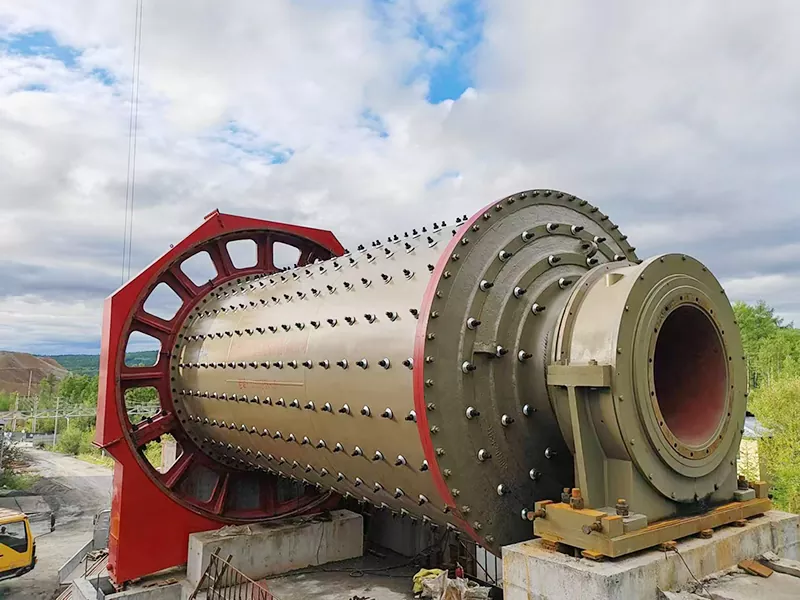

Energeticky úsporný guľový mlyn

Energeticky úsporný guľový mlyn dodáva profesionálny výrobca --EPIC, ktorý ponúka spoľahlivé, vysokovýkonné riešenie na mletie hrubých rúd. Ako špičkový exportný produkt tento guľový mlyn integruje pokročilú technológiu, energetickú účinnosť a robustnú konštrukciu, aby vyhovoval moderným požiadavkám na spracovanie minerálov.

Parameter produktu

Prečo si vybrať náš guľový mlyn na rošt?

Aplikácie

· Brúsenie hrubej rudy pri ťažbe zlata, medi, železa a iných neželezných a železných ťažieb.

· Vhodné pre veľké závody na spracovanie minerálov vyžadujúce vysoký výkon a konzistentnú veľkosť častíc.

· Používa sa v procesoch brúsenia za mokra aj za sucha na zlepšenie flexibility a účinnosti.

Ako funguje guľový mlyn

Guľový mlyn EPIC sa pomaly otáča cez prenosové zariadenie. Materiál sa podáva z podávacieho konca valca. Vo vnútri narážajú oceľové guľôčky na materiál a pomáhajú pri samobrúsení. Nepretržité podávanie poháňa materiál smerom k výstupnému koncu. Mriežková doska vytláča rudu a zároveň zabraňuje vybitiu oceľových guľôčok, čím sa zabezpečuje minimálne prebrúsenie. Valivé ložiská na oboch koncoch nahrádzajú klzné ložiská, čím sa výrazne znižuje spotreba energie.

Kľúčové vlastnosti v prevádzke:

1. Drážkovaná prstencová vložka maximalizuje kontaktný povrch guľôčky a rudy a zlepšuje účinnosť brúsenia.

2. Veľké dvojradové súdkové ložiská znižujú štartovací odpor a trenie.

3. Mazanie olejovou hmlou zaisťuje nepretržitú a spoľahlivú prevádzku prevodov.

4. Navrhnuté pre veľkú výrobnú kapacitu, až 160 t/h.

5. Flexibilná inštalácia: malé jednotky (priemer < 2,1 m) majú integrovaný rám pre pohodlnú občiansku výstavbu.

Výhody úspory energie

· Optimalizovaný efekt brúsenia:

Vlnité vložky zdvíhajú materiál, zlepšujú brúsenie a zároveň znižujú energiu.

· Nižšie prevádzkové náklady:

Valivé ložiská guľového mlyna Energy Saving Grate Mill znižujú trenie a ušetria 20 – 30 % energie.

· Vyššia produktivita:

Veľké výstupné otvory a kontrolované prebrúsenie zlepšujú výstup.

· Náročné na údržbu:

Mazanie olejovou hmlou a modulárne komponenty zjednodušujú údržbu.

Porovnanie s trhovými alternatívami

· Energeticky úsporný dizajn EPIC prekonáva tradičné prepadové guľové mlyny tým, že minimalizuje nadmerné mletie.

· Globálne exporty dokazujú prispôsobivosť a výkonnosť produktu v rámci rôznych druhov minerálov.

· Prispôsobiteľné možnosti pre špecifické potreby projektu umožňujú presnú kontrolu veľkosti častíc a účinnosti mletia.

Projektový prípad

Závod na spracovanie minerálov v juhovýchodnej Ázii potreboval spoľahlivé riešenie na mletie hrubej zlatej rudy. Ich existujúci prepadový mlyn premelil materiál, čo spôsobilo vysokú spotrebu energie a nestálu veľkosť častíc. Ako náhradu si vybrali guľový mlyn spoločnosti EPIC.

Overenie na mieste

Pred odoslaním technický tím klienta navštívil továreň EPIC Qingdao, aby skontroloval mlyn. Zamerali sa na tri veci: systém vypúšťania roštových platní (na potvrdenie, že zabraňuje úniku oceľových guľôčok a zároveň prepúšťa hrubú rudu), inštaláciu drážkovanej prstencovej vložky (na overenie kontaktnej plochy guľôčky a rudy) a systém mazania olejovou hmlou na ozubenom kolese a hlavných ložiskách. Tím tiež preskúmal kvalitu zvárania na valci a montážnu toleranciu veľkých dvojradových súdkových ložísk.

Výsledok

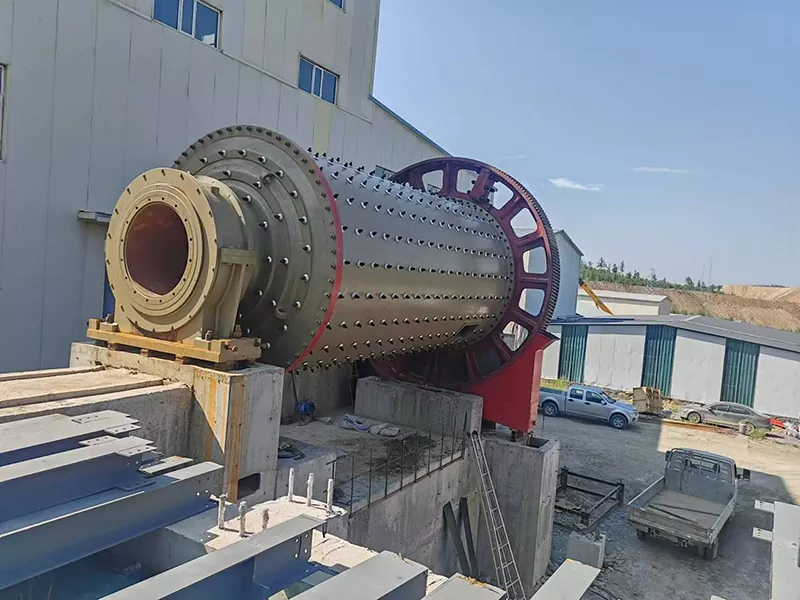

Po prijatí bol mlyn expedovaný a uvedený do prevádzky na mieste. Klient hlásil stabilnú prevádzku, konzistentnú veľkosť vypúšťaných častíc a merateľné zníženie spotreby energie v porovnaní s ich predchádzajúcim prepadovým mlynom. Projekt potvrdil, že pri hrubom mletí rudy konštrukcia vyhadzovania roštu minimalizuje nadmerné mletie a zlepšuje celkovú účinnosť okruhu.

Prečo si vybrať EPIC

1. Špecializuje sa na zariadenia na hrubé brúsenie

EPICvyrába drviče od roku 1988, pričom produktový rad zahŕňa roštové guľové mlyny, prepadové guľové mlyny, autogénne mlyny, tyčové mlyny a miešacie mlyny. V prípade obvodov hrubého mletia náš inžiniersky tím chápe, ako spôsob vybíjania, profil vložky a typ ložiska ovplyvňujú distribúciu veľkosti častíc a spotrebu energie – a podľa toho konfigurujeme každý mlyn.

2. Technológia valivých ložísk zabudovaná vo vlastnej réžii

Náš energeticky úsporný guľový mlyn používa veľké dvojradové súdkové ložiská namiesto klzných ložísk. Tento dizajn nie je doplnkom; je od začiatku zabudovaný do konštrukcie mlyna, pokrýva opracovanie sedla ložísk, vyrovnanie hriadeľa a mazanie. Výsledkom je o 20–30 % nižšia spotreba energie a jednoduchšie spustenie.

3. Drážkovaná prstencová vložka – navrhnutá, odliata a osadená spoločnosťou EPIC

Drážkovaná prstencová vložka je vyrobená podľa vlastných výkresov EPIC a osadená v našej dielni. Kontrolujeme profil drážky, tvrdosť materiálu a toleranciu lícovania, takže vložka poskytuje konzistentný kontakt guľôčky a rudy a predvídateľnú životnosť. Náhradné vložky sú k dispozícii aj pre popredajný servis.

4. Výrobná kapacita v plnom rozsahu

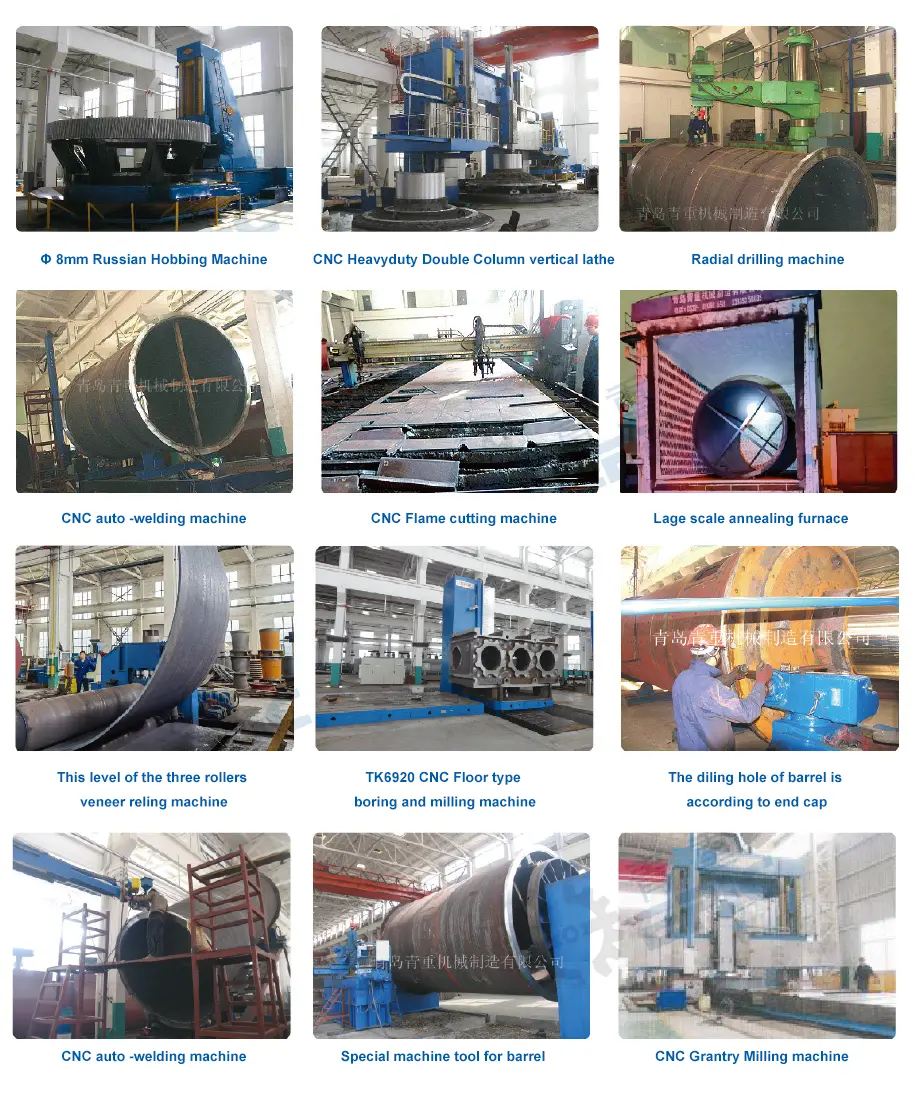

Výrobná základňa EPIC Qingdao zahŕňa odlievanie, obrábanie, zváranie, montáž a testovanie. Roštové guľové mlyny do priemeru valca 5,5 m a výkonu hlavného motora 5 200 kW sa vyrábajú vo vlastnej réžii, pričom údaje o výrobnej kapacite možno overiť v továrni.

5. Skúsenosti so zámorskými projektmi

Brúsky EPIC sa vyvážajú do juhovýchodnej Ázie, Južnej Ameriky, Afriky, Stredného východu a Strednej Ázie. Naše medzinárodné obchodné a technické tímy podporujú zahraničné projekty od výberu modelu, prispôsobenia a kontroly továrne až po poradenstvo pri inštalácii a dlhodobej údržbe.

6. Inšpekcia v továrni Vitajte

Zahraniční klienti môžu navštíviť továreň EPIC Qingdao, aby pred odoslaním skontrolovali systém vypúšťania roštových dosiek, drážkovanú prstencovú vložku, mazací systém olejovou hmlou, zváranie valcov a zostavu ložísk. Technické rozhovory pokrývajú typ rudy, veľkosť krmiva, cieľovú veľkosť častíc, priepustnosť, pokyny na inštaláciu a dlhodobú údržbu.

7. Prispôsobenie pre obvody hrubého brúsenia

Každý projekt hrubého mletia má rôzne charakteristiky rudy, veľkosť podávania a cieľovú veľkosť častíc. EPIC poskytuje prispôsobené konfigurácie zahŕňajúce veľkosť valca, profil vložky, typ ložiska, konfiguráciu pohonu, riadiaci systém a dizajn výtlačného otvoru na základe parametrov vášho projektu.

8. Náhradné diely a popredajná podpora

EPIC dodáva vložky, roštové dosky, ložiská, ozubené kolesá a iné opotrebiteľné diely pre celú životnosť mlyna. Vlastné vzory sa podávajú na opätovné objednávky. Dlhodobí klienti dostávajú prioritný servis náhradných dielov a technickú podporu.

FAQ

Q1: Aký je rozdiel medzi guľovým mlynom s roštom a guľovým mlynom s prepadom?

Roštový guľový mlyn vynáša materiál cez roštovú dosku na výstupnom konci, ktorá zadržiava oceľové guľôčky a zároveň prepúšťa hrubú rudu. Prepadový guľový mlyn vypúšťa kal cez dutý hriadeľ, pričom sa spolieha na hladinu kalu. Roštové mlynčeky sú lepšie na hrubé mletie a znižujú nadmerné mletie; prepadové mlyny sú lepšie na jemné mletie.

Q2: Na čo sa používa guľový mlyn na rošt?

Používa sa na hrubé mletie rúd v závodoch na spracovanie nerastov, najmä na zlato, meď, železo a iné železné a neželezné rudy. Je vhodný pre veľké zariadenia, ktoré potrebujú vysoký výkon (až 160 t/h) a konzistentnú veľkosť častíc a pracuje v mokrých aj suchých mlecích okruhoch.

Q3: Ako roštová doska zabraňuje vybitiu oceľových guľôčok?

Roštová doska má štrbiny s veľkosťou menšou ako oceľové guľôčky, ale dostatočne veľké na to, aby prešli častice rudy. Keď sa mlyn otáča, ruda sa tlačí cez štrbiny kontinuálnym podávaním, zatiaľ čo oceľové guľôčky zostávajú vo valci na ďalšie mletie. Tento dizajn minimalizuje nadmerné mletie a udržiava mlecie médium v ​​mlyne.

Q4: Aký je rozsah kapacity guľového mlyna EPIC?

Štandardný model podporuje až 160 t/h. EPIC ponúka aj väčšie modely pre vysokovýkonné závody na spracovanie minerálov. Pre kapacitu špecifickú pre projekt nám pošlite typ rudy, veľkosť krmiva, cieľovú veľkosť častíc a požadovaný výkon a naši inžinieri vám odporučia správny model.

Q5: Koľko energie môže ušetriť konštrukcia valivých ložísk?

Nahradením konvenčných klzných ložísk veľkými dvojradovými súdkovými ložiskami mlyn znižuje štartovací odpor a trenie, čím sa znižuje spotreba energie o 20–30 %. Znižuje tiež rozbehový krútiaci moment, čo znamená hladšie štarty a menšie namáhanie motora a prevodového systému.

Q6: Čo je drážkovaná prstencová vložka a prečo na tom záleží?

Drážkovaná prstencová vložka je vlnitá doska vložky inštalovaná vo vnútri valca. Jeho drážky zväčšujú kontaktnú plochu medzi mlecím médiom a rudou a zlepšujú zdvíhanie materiálu vo vnútri mlyna. Výsledkom je vyššia účinnosť mletia, lepšia kontrola veľkosti častíc a nižšia spotreba energie na tonu rudy.

Q7: Aký je rozdiel medzi guľovým mlynom EPIC a obyčajným guľovým mlynom?

Roštový guľový mlyn EPIC používa valivé ložiská namiesto klzných ložísk, drážkovanú prstencovú vložku namiesto plochej vložky a systém mazania olejovou hmlou namiesto ručného mazania. Tieto tri zmeny prinášajú 20–30 % úsporu energie, vyššiu priepustnosť a nižšiu údržbu v porovnaní s bežnými guľovými mlynmi.

Q8: Môže byť mlyn prispôsobený pre konkrétny typ rudy alebo projekt?

áno. EPIC poskytuje prispôsobené riešenia na základe typu rudy, veľkosti krmiva, cieľovej veľkosti častíc, priepustnosti, nadmorskej výšky miesta, napájania a podmienok inštalácie. Vlastné možnosti zahŕňajú veľkosť valca, profil vložky, typ ložiska, konfiguráciu pohonu a riadiaci systém, plus pokyny na inštaláciu na mieste a dlhodobú podporu údržby.

Q9: Aké sú požiadavky na inštaláciu guľového mlyna na rošt?

Pre jednotky s priemerom valca menším ako 2,1 m používa EPIC integrálnu konštrukciu rámu, ktorá zjednodušuje občiansku výstavbu a skracuje čas inštalácie. Pre väčšie celky sa používa samostatná základňa. EPIC poskytuje inštalačné výkresy, poradenstvo na mieste a podporu pri uvádzaní do prevádzky pre zahraničné projekty.

Q10: Aká je dodacia lehota a ako získam cenovú ponuku?

Štandardná dodacia lehota je zvyčajne 30–60 dní v závislosti od modelu a množstva objednávky. Ak chcete získať cenovú ponuku, pošlite nám svoj typ rudy, veľkosť krmiva, cieľovú veľkosť častíc, požadovanú kapacitu (t/h), podmienky na mieste a napájanie. Náš inžiniersky tím odporučí správny model a poskytne úplnú cenovú ponuku.

Q11: Môžu zahraniční klienti skontrolovať mlyn pred odoslaním?

áno. EPIC víta zahraničných klientov, aby navštívili svoju výrobnú základňu Qingdao na kontrolu továrne na mieste a prijatie zariadenia pred odoslaním. Klienti si môžu prezrieť systém vypúšťania roštových dosiek, drážkovanú prstencovú vložku, mazací systém olejovou hmlou, zváranie valcov a zostavu ložísk. Technické rozhovory pokrývajú typ rudy, veľkosť krmiva, cieľovú veľkosť častíc, priepustnosť, pokyny na inštaláciu a dlhodobú údržbu.

Otázka 12: Prečo si vybrať guľový mlyn spoločnosti EPIC pred inými dodávateľmi?

EPIC má desaťročia špecializovaného inžinierstva v dizajne brúsnych mlynov, používa odolné materiály a prísnu kontrolu kvality a poskytuje konzultácie, pokyny na inštaláciu a popredajný servis. Energeticky úsporný guľový mlyn kombinuje technológiu valivých ložísk, dizajn drážkovanej prstencovej vložky a mazanie olejovou hmlou, čím poskytuje 20–30 % úsporu energie, kapacitu až 160 t/h a spoľahlivý dlhodobý výkon pri mletí hrubej rudy.

Súhrn výhod

· Vysoko účinné brúsenie so zníženou spotrebou energie.

· Robustný a odolný dizajn pre dlhodobú prevádzku.

· Jednoduchá údržba a spoľahlivý systém mazania.

· Flexibilné možnosti veľkosti, aby vyhovovali prevádzkovým požiadavkám.

· Ideálna voľba pre globálnych kupujúcich, ktorí hľadajú nákladovo efektívne a vysokokvalitné zariadenia na spracovanie minerálov.

EPIC Grate Ball Mill predstavuje vyvrcholenie pokročilej technológie mletia, vynikajúceho inžinierstva a globálnych exportných znalostí. Či už ide o modernizáciu existujúcich zariadení alebo výstavbu nových liniek na spracovanie minerálov, tento guľový mlyn zaisťuje maximálny výkon, energetickú účinnosť a dlhodobú prevádzkovú spoľahlivosť.Vitajte a kontaktujte nás!
