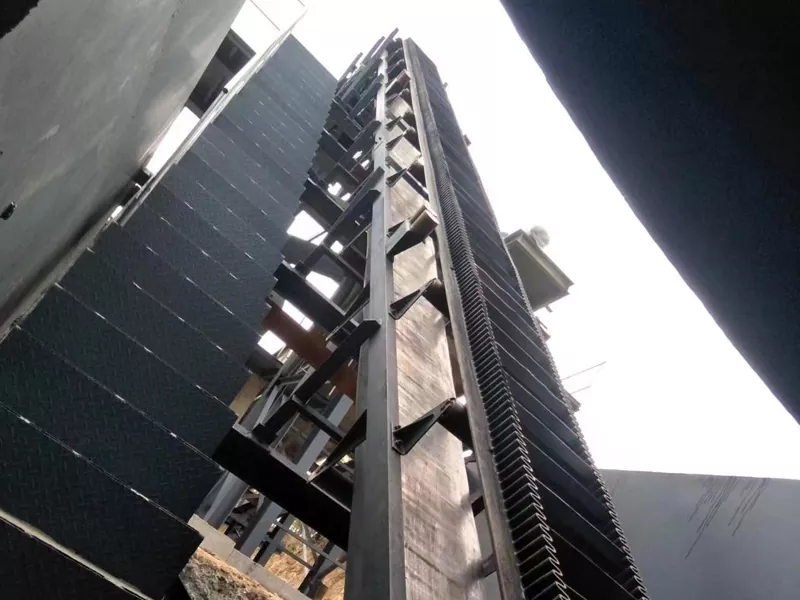

Pásový dopravník s vlnitou bočnou stenou

EPIC sa špecializuje na pásový dopravník s vlnitými bočnými stenami, vysokoúčinné vertikálne dopravné systémy pre baníctvo, cement, piesok, uhlie a priemysel sypkých materiálov. Navrhnutý s vlnitými bočnými stenami a membránovými pásmi, dopravník podporuje dopravné uhly až do 90°, čím výrazne znižuje zaberanie pôdy a náklady na občiansku výstavbu. Vďaka stabilnej prevádzke, veľkej priepustnosti, nízkej spotrebe energie a spoľahlivému výkonu je toto zariadenie ideálne na prepravu materiálu na veľké vzdialenosti, pod veľkým uhlom a na výšku.

Odoslať dopyt

Popis produktu

Spoločnosť EPIC dodáva systémy pásových dopravníkov s vlnitými bočnými stenami pre banský, metalurgický, cementársky, uhoľný, chemický priemysel a priemysel kameniva po celom svete. Tento dopravníkový systém, navrhnutý pre aplikácie s veľkým sklonom a vertikálnou dopravou, kombinuje vysokú efektivitu dopravy, kompaktnú konštrukciu a nízke prevádzkové náklady, vďaka čomu je ideálnym riešením pre moderné projekty prepravy sypkých materiálov.

Systém využíva vysokopevnostné dopravné pásy s vlnitými bočnicami a priečne membrány, ktoré umožňujú bezpečnú prepravu materiálov v strmých uhloch až do 90°. V porovnaní s tradičnými pásovými dopravníkmi výrazne znižuje požiadavky na podlahovú plochu a stavebné investície a zároveň zlepšuje celkovú efektivitu dopravy.

Parameter produktu

šírka pásky B (mm)		300		400		500		650		800
Výška hrany (mm)		40	60	60	80	80	120	120	160	120	160	200	240
Čiastočná preprava uhlová doprava kapacita Q³/h	30°	15	14	20	34	46	71	104	120	128	157	195	235
	45°	11	10	14	26	35	57	83	97	102	127	157	195
	60°	8	7	10	18	25	40	58	69	72	90	112	142
	90°	4	4	5	10	13	21	31	37	38	48	60	76
Celkový rozmer	V²/h (mm) Výška stredu kolesa hlavy	350-100				1100-2000		1300-2000		1300-2000
	H/h (mm) Výška stredu zadného kolesa	t 335		330-490		600		600		600-800
	H/h (mm) Výška povrchu strednej časti	450		500-700		760-800		800-850		800-1115
	B²/h (mm) Šírka základu strednej časti	480		580		870		1020		1220

šírka pásky B (mm)		1000				1200				1400
Výška hrany (mm)		120	160	200	240	160	200	240	300	160	2 200	240	300	400
Čiastočná preprava uhlová doprava kapacita Q³/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
Celkový rozmer	V²/h (mm) Výška stredu kolesa hlavy	1400-2000 1600-2000
	H/h (mm) Výška stredu zadného kolesa	600-800				800-1000				800-1200
	H/h (mm) Výška povrchu strednej časti	800-1200				1050-1500				1050-1700
	B²/h (mm) Šírka základu strednej časti	1440				1690				1890

Prečo si vybrať pásový dopravník EPIC?

Vysoký sklon Doprava až do 90°

Tradičné dopravníky sú vo všeobecnosti obmedzené na malé dopravné uhly. Pokročilý dizajn vlnitých bočných stien EPIC umožňuje vertikálne zdvíhanie a prepravu pod veľkým uhlom, čo výrazne zlepšuje využitie priestoru.

Ušetrite inštalačný priestor

Kompaktná konštrukcia minimalizuje zaberanie pôdy a znižuje obmedzenia rozloženia továrne, vďaka čomu je ideálny pre bane, prístavy, podzemné projekty a priemyselné závody.

Nižšie stavebné náklady

Pretože dopravná dráha môže byť strmšia, zákazníci môžu znížiť podporné oceľové konštrukcie, prekladacie stanice a náklady na inžinierske stavby.

Stabilná prevádzka a nízka hlučnosť

Zariadenie pásového dopravníka s vlnitými bočnicami beží hladko s nízkymi vibráciami a nízkym prevádzkovým hlukom, čo zaisťuje spoľahlivú dlhodobú výrobu.

Hlavné vlastnosti

Konštrukcia vysokovýkonného dopravníkového pásu

Dopravníkový pás používa vystužené gumené materiály so silnou pevnosťou v ťahu a vynikajúcou odolnosťou proti opotrebeniu, vhodné pre drsné banícke a priemyselné prostredie.

Štruktúra vlnitej bočnej steny

Bočné steny zabraňujú úniku materiálu počas prepravy v strmom uhle.

Krížové zarážky / membrány

Membrány bezpečne držia materiály na povrchu pásu a zlepšujú stabilitu dopravy.

Technické výhody v porovnaní s tradičnými dopravníkovými systémami

Položka	Tradičný pásový dopravník	Pásový dopravník s vlnitou bočnou stenou
Uhol prenosu	Zvyčajne ≤ 20°	Až 90°
Podlahová plocha	Veľký	Malý
Rozliatie materiálu	Ľahké v strmých uhloch	Výborná ochrana proti rozliatiu
Náklady na občiansku výstavbu	Vyššie	Nižšia
Efektivita dopravy	Stredná	Vysoká
Flexibilita inštalácie	Obmedzené	Silný
Vertikálna preprava	Ťažké	Výborne

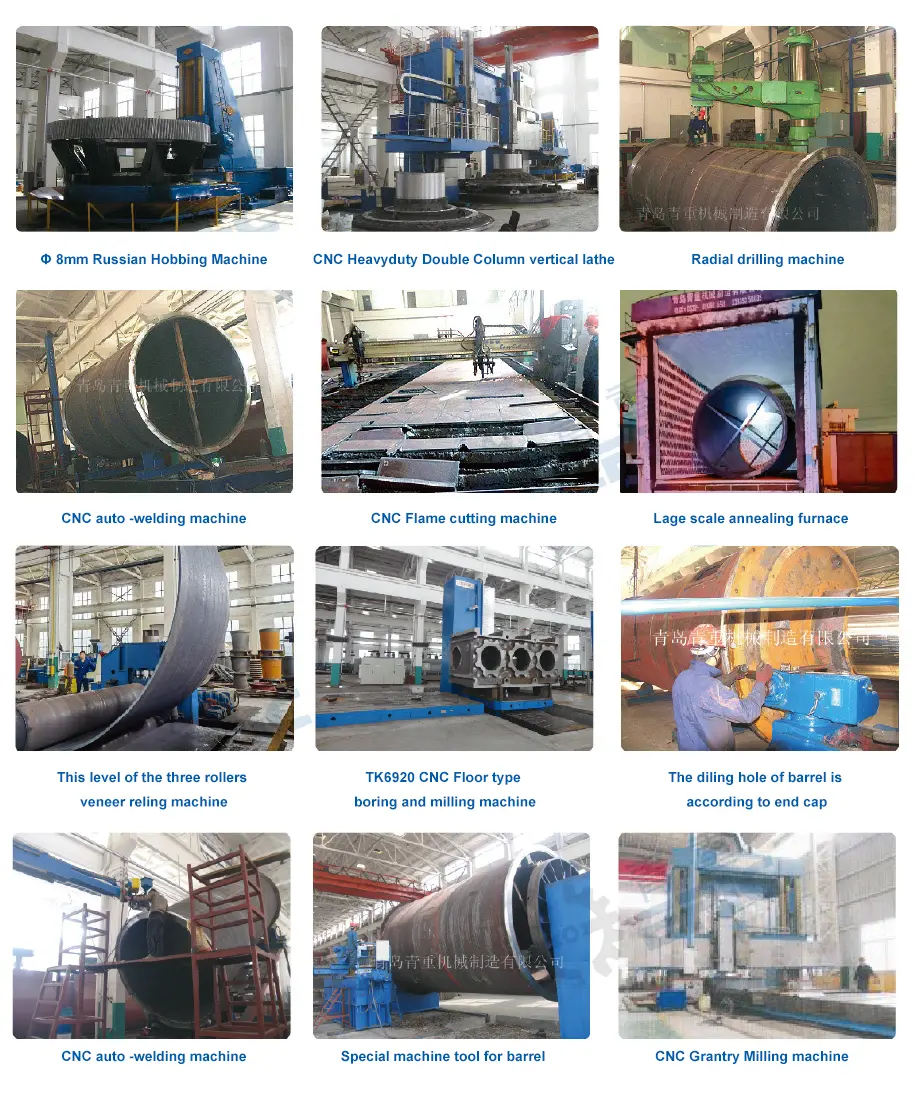

Pokročilé vybavenie na spracovanie

Továreň je vybavená viac ako 100 súpravami veľkých a stredne veľkých spracovateľských strojov, vrátane:

· 8-metrový CNC ťažký odvalovací stroj na ozubenie

· Veľká podlahová vyvrtávačka a frézka

· CNC zvislý sústruh

· Výkonný podlahový sústruh

· CNC ohýbačka plechov

· CNC stroj na rezanie oceľových plechov

· Automatické zváracie systémy

· Veľké žíhacie pece

Certifikáty kvality a inovácie

EPIC dodržiava prísne medzinárodné výrobné normy a získal:

· Certifikácia systému manažérstva kvality ISO9001:2015

· Patenty na viaceré úžitkové vzory

· Patenty na vynálezy

· Uznanie špičkových technológií

Neustála inovácia a zlepšovanie kvality pásového dopravníka s vlnitou stenou zostávajú hlavnými hnacími silami globálneho rozvoja spoločnosti.

Prispôsobené riešenia dopravníkov pre rôzne odvetvia

Každá výrobná linka má jedinečné materiálové charakteristiky a požiadavky na usporiadanie. EPIC poskytuje prispôsobené dizajnérske služby založené na:

· Typ materiálu

· Dopravná vzdialenosť

· Uhol prenosu

· Požiadavky na kapacitu

· Prostredie inštalácie

· Konfigurácia napájania

Kompletná servisná podpora od EPIC

Predpredajné konzultácie

· Materiálová analýza

· Spracovať odporúčanie

· Výber vybavenia

· Technická ponuka

Inštalácia a uvedenie do prevádzky

· Pokyny na mieste

· Ladenie zariadenia

· Školenie operátora

Popredajný servis

· Podpora náhradných dielov

· Technická pomoc

· Pokyny k údržbe

· Dlhodobá prevádzková podpora

Vyberte si EPIC pre svoj projekt prepravy hromadného materiálu

Či už staviate ťažobný závod, linku na výrobu kameniva, cementáreň alebo priemyselný dopravný systém, pásový dopravník EPIC s vlnitými bočnými stenami poskytuje efektívne, spoľahlivé a nákladovo efektívne riešenie pre strmú a vertikálnu prepravu sypkého materiálu.

Vďaka pokročilým výrobným schopnostiam, profesionálnej technickej podpore a bohatým skúsenostiam s projektmi EPC spoločnosť EPIC naďalej pomáha globálnym zákazníkom zlepšovať efektivitu výroby a znižovať prevádzkové náklady prostredníctvom inovatívnej dopravnej technológie.
